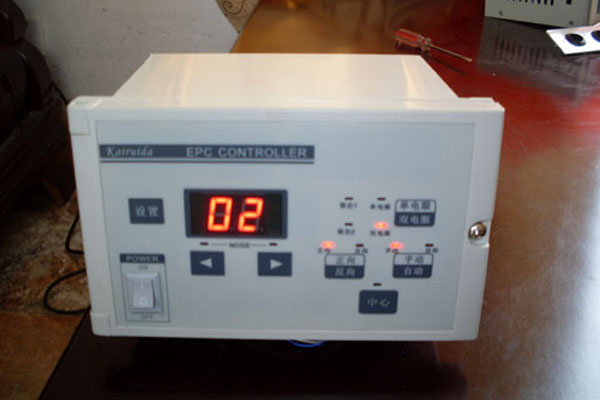

光电纠偏控制器
产品概述
光电纠偏控制系统是对薄型软物料在传送过程中水平方向位置偏移进行控制的系统，具有自动检测、自动跟踪、自动调整等功能。光电纠偏系统能对纸张、薄膜、不干胶带、铝箔等物料的标志线或边缘进行跟踪纠编，以保证卷绕、分切的整齐。该系统可用于轻工、纺织、印染、印刷等行业。
光电纠偏控制系统由传感器、光电纠偏仪、机械执行机构三部分组成。传感器采用光电检测开关检测"线"标志或"边"标志的偏差。光电纠偏仪对采样信号进行逻辑运算，输出控制信号。机械执行机构由交流伺服电机、滚珠丝杠、拖板等组成。用以牵引物料支承架、修正物料运行时的偏差。
技术指标
1、跟踪标志宽度
a、对线工作 标志线宽度大于2mm
b、对边工作 边标志侧保持5mm以上同色度区
2、光电检测开关与物料的距离 12mm±2mm
3、响应时间 10ms
4、纠偏精度 ±0.5mm
5、纠偏速度 0-30mm/s
6、输出容量 90-300W
7、能推卷架 1000Kg-6000Kg
8、位置失控保护 限位开关

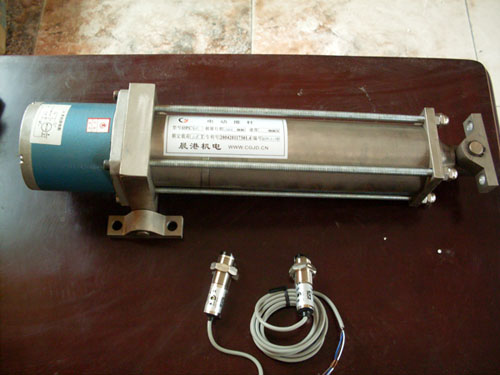

纠偏执行机构、光电传感器
