光电纠偏器的结构原理及故障排除要素
联系人：徐先生 电话：13962922250
光电纠偏器,光电纠偏,光电纠偏控制器
光电纠偏控制器为边缘位置检测装置（EPC），是对薄型软物料在传送过程中水平方向位置偏移进行控制的系统，具有自动检测、自动跟踪、自动调整等功能。光电纠偏控制器的控制单元由单片机及大规模集成电路组成，内置EEPROM数据存储器，可永久保存用户的状态设置，掉电不丢失数据；内置死机自恢复电路、EMI干扰抑制电路，系统可在较恶劣的环境工作；整个系统采用“模块化”理念设计，便于用户组成综合控制系统。
光电纠偏结构及工作原理：

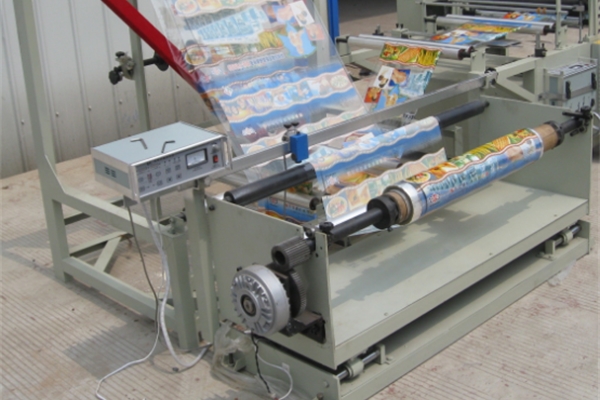

光电纠偏控制系统用光电开关检测物料边缘的位置，由同步电机驱动器、同步电机、丝杠、拖板等组成执行机构，完成对物料的牵引，修正物料运行时的偏差。
光电纠偏控制器工作时， 由光电检测开关检测单边或双边的位置，以拾取位置偏差信号。再将位置偏差信号进行逻辑运算，产生控制信号，用同步电机驱动机械执行机构（丝杠、拖板等），修正物料运行时的蛇型偏差，控制物料直线运动。在偏差方向上设置左、右限位开关，防止系统失控。
光电纠偏控制的故障判断和排除注意点：
1.电机不转：打开外壳检查控制板接线柱，检查电源和电机接线是否有误，检查电源保险，检查面板控制按钮是否设定正确；
2.光电头不亮：检查航空插连接线是否连接正常；
3.设定基准找不到：检查材料对比色差，排除干扰因素。
